Marca: Lusan
Anilla De Elevación con rosca Macho Din 580 Cincada.Un cáncamo ,es un útil que se usa en elevación cuando se pretende izar un objeto tirando directamente de él. Para ello el cáncamo se une al objeto a elevar, generalmente por una rosca o soldándose.
El cáncamo a rosca puede ser macho (DIN 580)

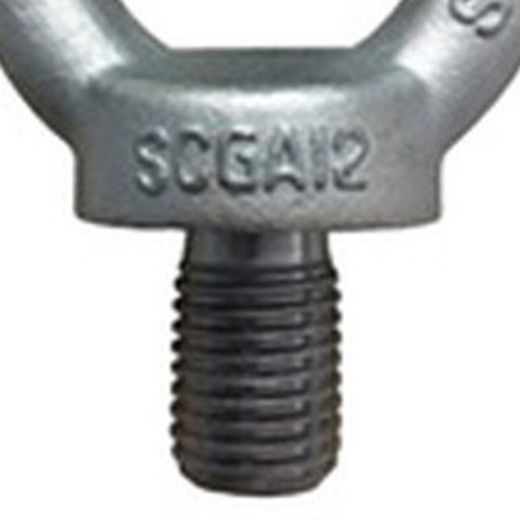

Cáncamo de elevación macho
Acero: C15E (0,025%-0,050% Al)
Acabado cincado blanco
Coeficiente de seguridad = 6.
| Ref. | M | A | B | C | E | F | G | H | L | CMU 00 (Kg) ⊥ | CMU 450 (Kg) ∧ | CMU 900 (Kg) ⊢ |  | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 580-6 | M6* | 20 | 36 | 20 | 6 | 8 | 10 | 36 | 13 | 90 | 60 | 45 | 3,5 | 0,06 |
| 580-8 | M8 | 20 | 36 | 20 | 6 | 8 | 10 | 36 | 13 | 140 | 100 | 70 | 8 | 0,06 |
| 580-10 | M10 | 25 | 45 | 25 | 8 | 10 | 12 | 45 | 17 | 230 | 170 | 115 | 16 | 0,11 |
| 580-12 | M12 | 30 | 54 | 30 | 10 | 12 | 14 | 53 | 20,5 | 340 | 240 | 170 | 28 | 0,17 |
| 580-14 | M14* | 30 | 54 | 30 | 10 | 12 | 14 | 53 | 20,5 | 500 | 350 | 250 | 45 | 0,17 |
| 580-16 | M16 | 35 | 63 | 35 | 12 | 14 | 16 | 62 | 27 | 700 | 500 | 350 | 70 | 0,31 |
| 580-18 | M18* | 35 | 63 | 35 | 12 | 14 | 16 | 62 | 27 | 930 | 650 | 465 | 95 | 0,48 |
| 580-20 | M20 | 40 | 72 | 40 | 14 | 16 | 19 | 71 | 30 | 1.200 | 860 | 600 | 135 | 0,48 |
| 580-22 | M22* | 40 | 72 | 40 | 14 | 16 | 19 | 71 | 30 | 1.500 | 1.050 | 750 | 182 | 0,48 |
| 580-24 | M24 | 50 | 90 | 50 | 18 | 20 | 24 | 90 | 36 | 1.800 | 1.290 | 900 | 230 | 0,90 |
| 580-27 | M27* | 54 | 98 | 62 | 20 | 22 | 26 | 99 | 40 | 2.500 | 1.830 | 1.250 | 343 | 1,25 |
| 580-30 | M30 | 60 | 108 | 65 | 22 | 24 | 28 | 109 | 45 | 3.200 | 2.300 | 1.600 | 465 | 1,70 |
| 580-33 | M33* | 60 | 108 | 65 | 22 | 24 | 28 | 109 | 45 | 4.200 | 3.050 | 2.100 | 632 | 1,90 |
| 580-36-400 | M36 | 70 | 126 | 75 | 26 | 28 | 32 | 128 | 54 | 4.600 | 3.300 | 2.300 | 814 | 2,15 |
| 580-39 | M39* | 80 | 144 | 85 | 30 | 32 | 38 | 147 | 63 | 6.000 | 4.400 | 3.000 | 1.059 | 4,00 |
| 580-42-450 | M42 | 80 | 144 | 85 | 30 | 32 | 38 | 147 | 63 | 6.300 | 4.500 | 3.150 | 1.304 | 4,15 |
| 580-45-450 | M45* | 90 | 166 | 100 | 35 | 38 | 46 | 168 | 68 | 7.800 | 5.500 | 3.900 | 1.638 | 6,10 |
| 580-48-500 | M48 | 90 | 166 | 100 | 35 | 38 | 46 | 168 | 68 | 8.600 | 6.100 | 4.300 | 1.981 | 6,20 |
| 580-52-500 | M52* | 100 | 184 | 110 | 38 | 42 | 50 | 187 | 78 | 9.900 | 7.100 | 4.950 | 2.540 | 8,60 |
| 580-56-550 | M56 | 100 | 184 | 110 | 38 | 42 | 50 | 187 | 78 | 11.500 | 8.200 | 5.750 | 3.000 | 8,80 |
| 580-64 | M64 | 110 | 206 | 120 | 42 | 48 | 58 | 208 | 90 | 16.000 | 11.000 | 8.000 | 4.736 | 12,40 |
| 580-72 | M72 | 140 | 260 | 150 | 50 | 60 | 72 | 260 | 100 | 20.000 | 14.000 | 10.000 | 6.913 | 22,50 |
| 580-80 | M80 | 160 | 296 | 170 | 55 | 68 | 80 | 298 | 112 | 28.000 | 20.000 | 14.000 | 9.625 | 34,50 |
| 580-100 | M100 | 180 | 330 | 190 | 60 | 75 | 88 | 330 | 130 | 40.000 | 29.000 | 20.000 | 19.613 | 47,80 |
CMU Carga máxima de utilización Par de apriete máximo
* Medidas fuera de norma DIN.
Bajo solicitud podemos suministrar cáncamos con roscas especiales.
