Óhmetro Pce-Itm 20.El Óhmetro Une En Un Sólo Dispositivo Un Óhmetro Con Amplias Funciones Y Un Medido De Aislamiento. Además De Medir Los Parámetros Básicos Como La Tensión, La Corriente Y La Resistencia, El Ohmetro Está Equipado Para Medir La Frecuencia

1 / 4

Óhmetro Pce-Itm 20.El Óhmetro Une En Un Sólo Dispositivo Un Óhmetro Con Amplias Funciones Y Un Medido De Aislamiento. Además De Medir Los Parámetros Básicos Como La Tensión, La Corriente Y La Resistencia, El Ohmetro Está Equipado Para Medir La Frecuencia

Name: Óhmetro Pce-Itm 20.El Óhmetro Une En Un Sólo Dispositivo Un Óhmetro Con Amplias Funciones Y Un Medido De Aislamiento. Además De Medir Los Parámetros Básicos Como La Tensión, La Corriente Y La Resistencia, El Ohmetro Está Equipado Para Medir La Frecuencia
Brand: Pce Instruments
SKU: PCE-ITM 20
Price: 465.73 EUR
Availability: InStock

Marca: Pce Instruments

465,73 € (384,90 € sin IVA)

Descripción

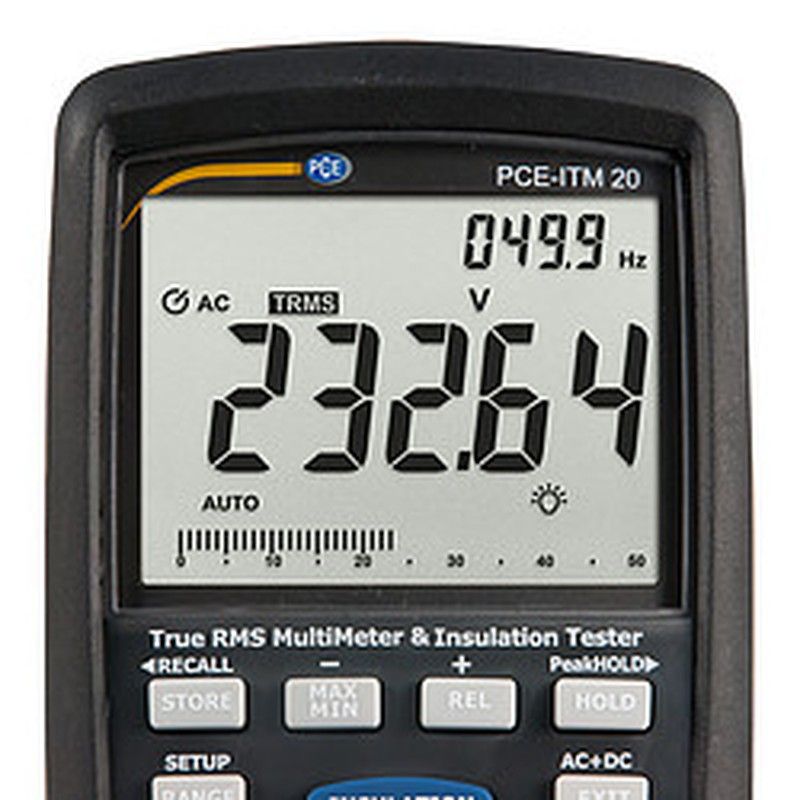

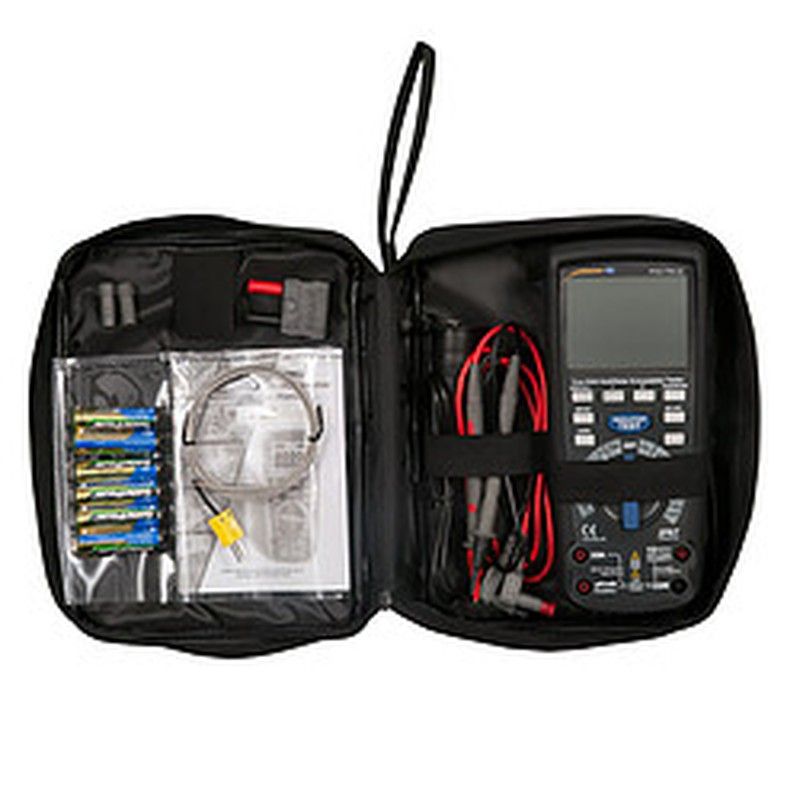

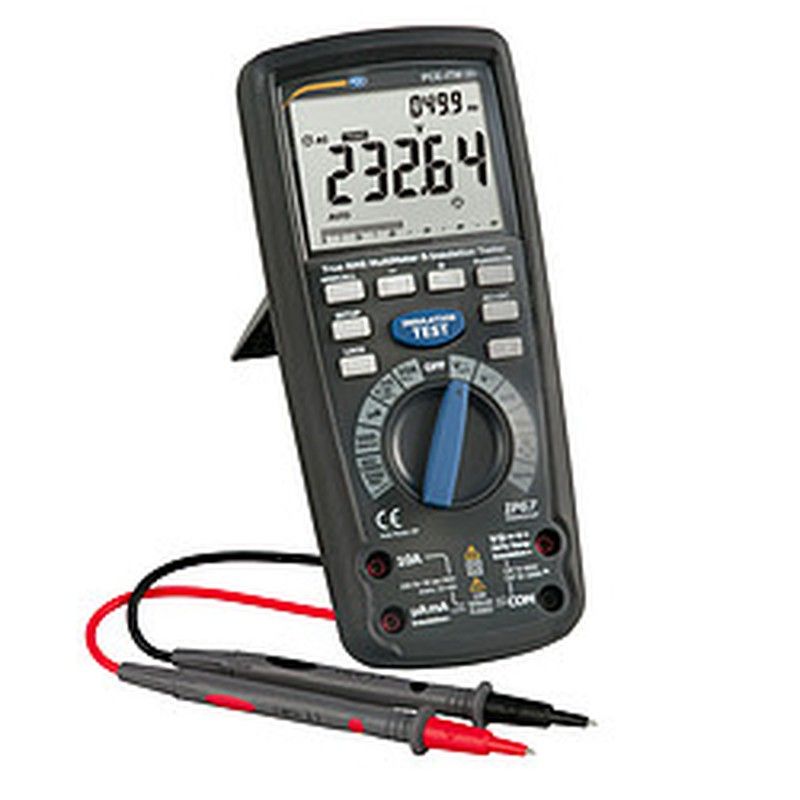

Óhmetro PCE-ITM 20 El dispositivo integra un multimetro y un medidor de aislamiento / Tensión de prueba hasta 1000 V / Gran pantalla LCD / Medición de temperatura / Medición de frecuencia / Memoria interna / CAT IV 600 V / IP67 El óhmetro une en un sólo dispositivo un óhmetro con amplias funciones y un medido de aislamiento. Además de medir los parámetros básicos como la tensión, la corriente y la resistencia, el ohmetro está equipado para medir la frecuencia y la capacidad. El envío incluye un termoelemento para realizar mediciones de temperatura. La selección automática de rango permite trabajar de forma rápida y segura. La gran pantalla LCD retroiluminada garantiza una buena lectura de los valores. Este óhmetro destaca por integrar un medidor de aislamiento. Puede medir resistencias de aislamiento hasta 5000 MΩ (5 GΩ) usando tensiones de prueba de hasta 1000 V. El óhmetro también mide de forma directa los parámetros Índice de Polarización (PI) y Proporción de Absorción Dieléctrico (DAR). Gracias a ello es posible analizar de forma rápida el valor de aislamiento de la pieza a medir. El ohmetro integra una memoria interna. Esto le permite recuperar y ver los valores almacenados en pantalla. - Selección de rango automática - Medición de capacidad - Integra medición de aislamiento - Gran pantalla LCD retroiluminada - Memoria interna - Función Hold - IEC 1010, CAT III 1000 V, CAT IV 600 V - Medición de frecuencia

Detalles

Más información

Medición de aislamiento
Tensión de prueba / Corriente de prueba	Rango	Resolución	Precisión
50 V 1 mA @ 50 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (4 % + 20 dígitos)
	5 ... 50 MΩ	0,001 MΩ	± (4 % + 20 dígitos)
	50 ... 500 MΩ	0,01 MΩ	± (4 % + 20 dígitos)
	500 ... 1000 MΩ	0,1 MΩ	No se especifica

125 V / 1 mA @ 125 kΩ	0,01 ... 5 MΩ	0,001 MΩ	± (2 % + 20 dígitos)
	5 .... 50 MΩ	0,001 MΩ	± (2 % + 20 dígitos)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 dígitos)
	500 .... 5000 MΩ	0,1 MΩ	± (4 % + 20 dígitos)

250 V / 1 mA @ 250 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 dígitos)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 dígitos)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 dígitos)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 dígitos)

500 V / 1 mA @ 500 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 dígitos)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 dígitos)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 dígitos)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 dígitos)

1000 V / 1 mA @ 1000 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 dígitos)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 dígitos)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 dígitos)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 dígitos)

Corriente de cortocircuito	<1,5 mA

Multímetro	Rango	Resolución	Precisión
Magnitud	50 mV	0,001 mV	± (0,06 %+ 20 dígitos)
Tensión continua	500 mV	0,01 mV	± (0,06 %+ 6 dígitos)
	5 V	0,0001 V	± (0,06 %+ 4 dígitos)
	50 V	0,001 V	± (0,06 %+ 4 dígitos)
	500 V	0,01 V	± (0,06 %+ 4 dígitos)
	1000 V	0,1 V	± (0,1 %+ 3 dígitos)

Tensión alterna	50 mV	0,001 mV	± (1 % + 50 dígitos)
AC + DC	500 mV	0,01 mV	± (1 % + 50 dígitos)
50 .... 1000 Hz	5 V	0,0001 V	± (1 % + 30 dígitos)
	50 V	0,001 V	± (1 % + 30 dígitos)
	500 V	0,01 V	± (1 % + 30 dígitos)
	1000 V	0,1 V	± (1 % + 30 dígitos)

La precisión indicada se refieren a tensiones alternas entre el 5 y el 100 % del rango de medición.

Corriente continua	Rango	Resolución	Precisión
	500 µA	0,01 µA	± (0,5 % + 3 dígitos)
	5000 µA	0,1 µA	± (0,5 % + 3 dígitos)
	50 mA	0,001 mA	± (0,5 % + 3 dígitos)
	500 mA	0,01 A	± (0,5 % + 3 dígitos)
	10 A	0,001 A	± (0,5 % + 3 dígitos)

Corriente alterna	500 µA	0,01 µA	± (1% + 30 dígitos)
AC + DC	5000 µA	0,1 µA	± (1% + 30 dígitos)
50 .... 1000 Hz	50 mA	0,001 mA	± (1% + 30 dígitos)
	500 mA	0,01 A	± (1% + 30 dígitos)
	10 A	0,001 A	± (1% + 30 dígitos)

La precisión indicada se refieren a corrientes alternas entre el 5 y el 100 % del rango de medición

Resistencia	Rango	Resolución	Precisión
	50 Ω	0,01 Ω	± (0,2 % + 20 dígitos)
	500 Ω	0,1 Ω	± (0,1 % + 10 dígitos)
	5 kΩ	0,0001 kΩ	± (0,1 % + 3 dígitos)
	50 kΩ	0,001 kΩ	± (0,1 % + 3 dígitos)
	500 kΩ	0,01 kΩ	± (0,1 % + 3 dígitos)
	5 MΩ	0,001 MΩ	± (1 % + 10 dígitos)
	50M Ω	0,001 MΩ	± (1,5 % + 50 dígitos)

Capacidad	50 nF	0,001 nF	± (1,5 % + 50 dígitos)
	50 nF	0,01nF	± (1,5 % + 10 dígitos)
	500 nF	0,1 nF	± (1,5 % + 10 dígitos)
	5 µF	0,001µF	± (1,5 % + 5 dígitos)
	50 µF	0,01µF	± (1,5 % + 5 dígitos)
	500 µF	0,1µF	± (1,5 % + 5 dígitos)
	5 mF	0,001 mF	± (3 % + 30 dígitos)
	10 mF	0,01 mF	± (3 % + 30 dígitos)

Frecuencia	50 Hz	0,001 Hz	± (0,02 % + 3 dígitos)
(Eléctrica)	500 Hz	0,01 Hz	± (0,02 % + 3 dígitos)
	5 kHz	0,0001 kHz	± (0,02 % + 3 dígitos)
	50 kHz	0,001 kHz	± (0,02 % + 3 dígitos)
	500 kHz	0,01 kHz	± (0,02 % + 3 dígitos)
	5 MHz	0,0001 MHz	± (0,02 % + 3 dígitos)
	50 MHz	0,001 MHz	± (0,02 % + 3 dígitos)
	100 MHz	0,01 MHz	No se especifica

Sensibilidad: 0,8 V RMS min @ 20% ... 80 % Duty Cylce < 100 kHz 5 V RMS min @ 20 % ... 80 % > 100 kHz

	Rango	Resolución	Precisión
Frecuencia (Eléctrica)	40 Hz ... 10 kHz	0,01 1 Hz ...	± (0,1 %)
		0,001 kHz
Duty Cycle	0,1 ... 99,9 %	0,01 %	± (1,2 % + 2 dígitos)
Ancho de pulsos	100 µS ... 100 ms; Frecuencia: 5 Hz ... 150 kHz
Temperarura -	58 ... 2462 °F	0,1 °F	± (0,5 % + 7 °F)
Termoelemento tipo K	-50 ... 13350 °C	0,1 °C	± (0,5 % + 3,5 °C)
4 ... 20 mA %	-25 ... 125 %	0,01 %	± 50 dígitos
Resistencia Rango 50 Ω	50 Ω	0,001 Ω	± (1 % + 20 dígitos)
	500 Ω	0,01 Ω	± (1 % + 20 dígitos)

Tensión en vacío: 5 V; Protección de sobrecarga: 250 V

Especificaciones genéricas del multímetro de aislamiento

Memoria		9999 valores
Carcasa		Carcasa doble, IP67 (resistente al agua y polvo)
Prueba de caída		2 m
Prueba de diodos		Corriente de prueba 0,9 mA
		Tensión en vacío 2,8 mA
Prueba de continuidad		Señal acústica con resistencia < 35 Ω
		Corriente de prueba < 0,35 mA
Detección valor pico		Deteccion > 1ms
Sensor de temperatura		Termoelemento tipo K
Impedancia de entrada		Tensión continua:: > 10 MΩ
		Tensión alterna: > 9 MΩ
Acoplamiento AC		TRMS
Ancho de banda tensión alterna		50 Hz ... 1 kHz
Factor de cresta		<3 con 500 V
		< 1,5 con 1000 V
Pantalla		LCD de 50000 dígitos con gráfico de barras, retroiluminada
Desconexión		Tras minutos 15 de inactividad
Cuota de medición / Actualización en pantalla		10 Hz
Alimentación		6 x pilas 1,5 V, tipo AA
Fusibles		mA,µA: 0,5 A / 1000 V cerámica de tipo rápido
		A: 10 A / 1000 V cerámica de tipo rápido
Condiciones operativas		5 ... 40 °C / máx. 80 % H.r.
Condiciones de almacenamiento		-20 ... 60 °C / máx.. 80 % H.r.
Altura operativa		máx.. 2000 m
Peso		Aprox. 720 g
Dimensiones		220 x 95 x 50 mm
Seguridad		EN61010-1
		IEC 61010-1 Teil 2 (2001)
		CAT IV 600 V, CAT III 1000V
		UL 61010-1 Teil 2 (2004)
		CAN/CSA C22.2 No 6110-1 Teil 2
		(2004)
		UL 61010B-2-031 Teil 1 (2003)
