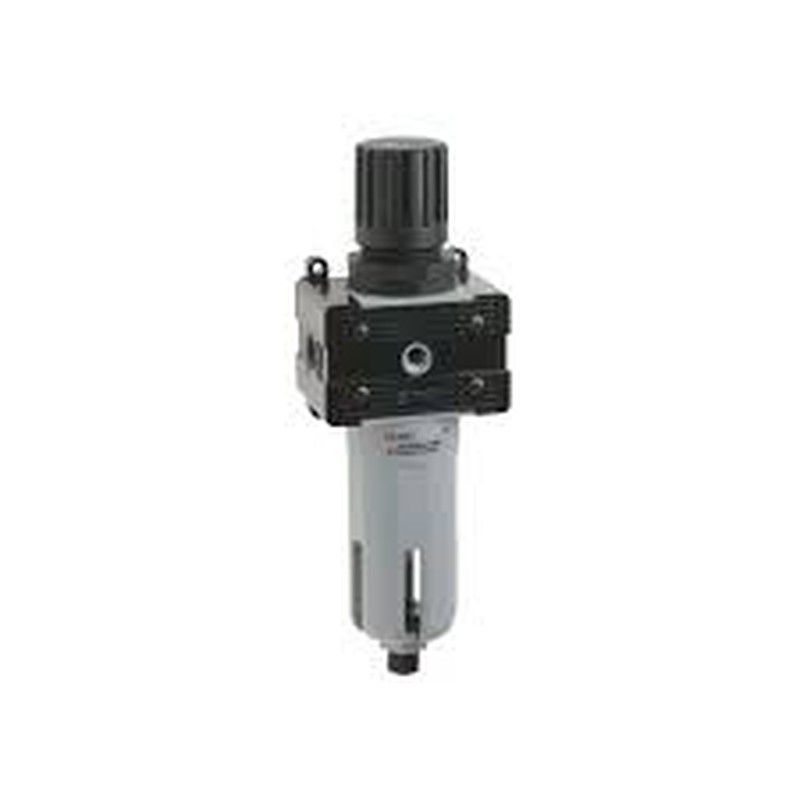

Filtro Regulador, Tamaño 3 Rosca 1" 20 Micron S. 0-8 Bar Aut.
Marca: Aignep
Descripción
Filtro regulador, tamaño 3 ( capacidad 89,5 cm3), rosca 1" gas, purga automática. Materiales y componentes 1 Cuerpo en tecnopolímero 2 Campana en tecnopolímero 3 Tuerca de fijación en tecnopolímero 4 Pomo en tecnopolímero 5 Tornillo de registro en latón 6 Tuerca hembra en latón 7 Muelle de registro en acero 8 Membrana 9 Junta relieving en NBR 10 Taza en tecnopolímero 11 Vaso en tecnopolímero transparente 12 Purga de condensados en tecnopolímero 13 Portafiltro en tecnopolímero 14 Cartucho filtrante en PE 15 Centrifugador en tecnopolímero 16 Deflector en tecnopolímero 17 Obturador con junta vulcanizada en NBR 18 Eje en latón 19 Muelle obturador en acero inox 20 Terminal en tecnopolímero PA 21 Junta tórica en NBR 22 Elemento de fijación/distancial
Detalles

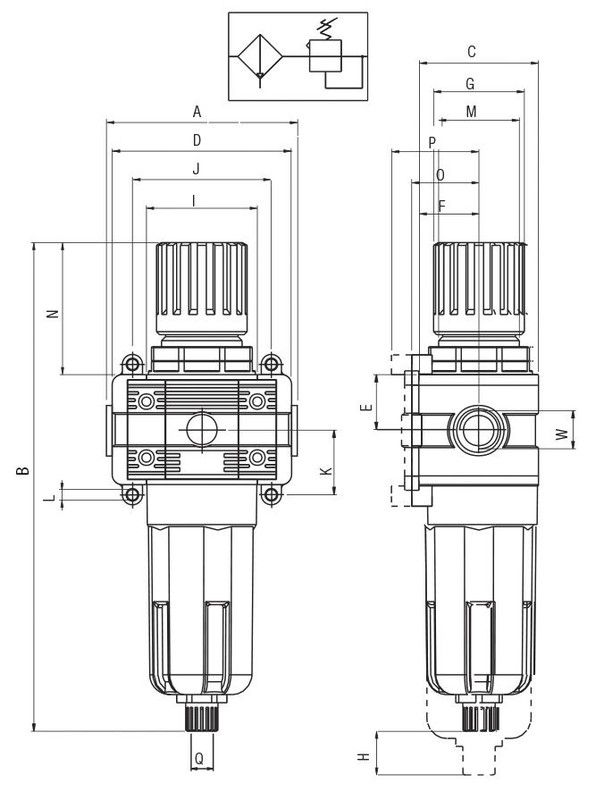

| Código | Diseño 3D | Medida | Rosca | Filtración | Regulación | Caudal | Purga | A | B | C | D | W | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|
| T030 309 232 000 | Download | FR 3 | 1" | 20 µm | 0÷8 Bar | 4500 Nl/min | Automático | 111 | 273 | 70 | 100 | 1" | 32.5 | 35 | 50.5 | 50 | 65 | 79 | 38 | Ø X M6 | M47X1,5 | 75.5 | 38.5 | 45 | 1/8 |
